Mejora tu Lynx Original

Ahorra un 15% en un nuevo Lynx EVO

  • Calidad de imagen mejorada
  • Mayor versatilidad
  • Mayor productividad

¿Por qué actualizarse al Lynx EVO?

Imágenes más nítidas y claras: Experimente una claridad óptica superior con visualización de alta resolución y alto contraste, incluso para las aplicaciones más exigentes.

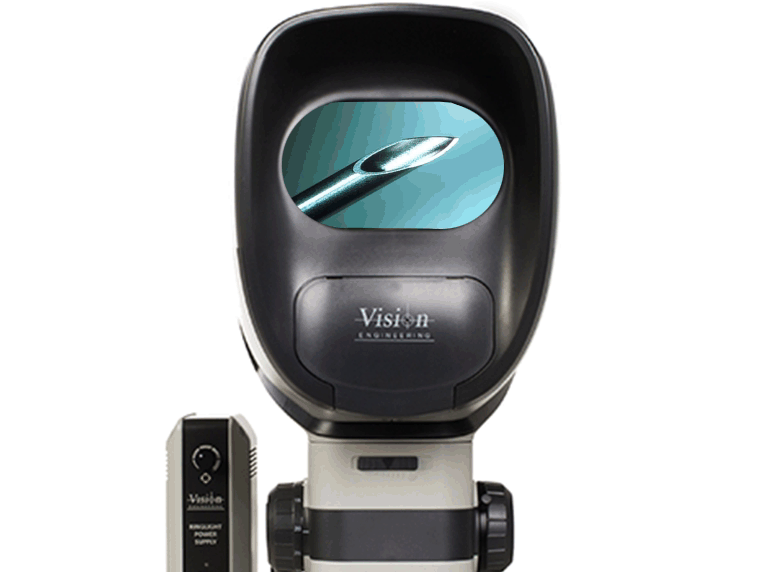

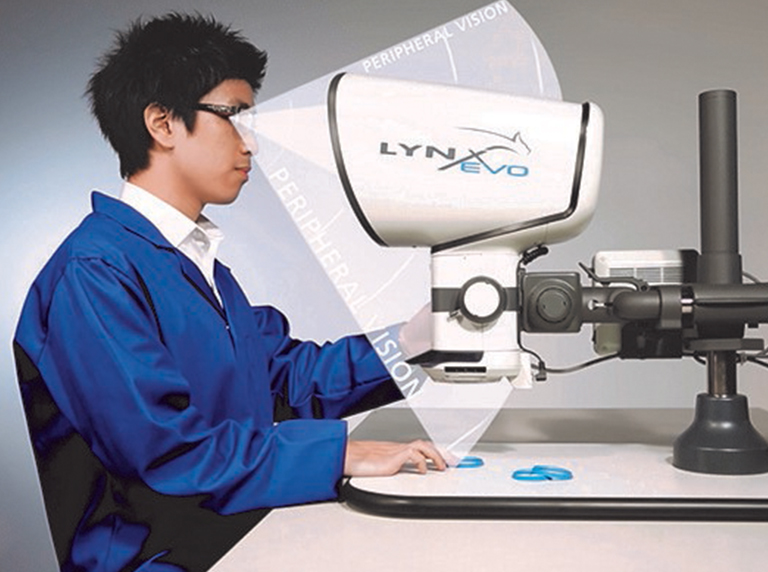

Ergonomía inigualable: La tecnología patentada sin oculares del Lynx EVO reduce la fatiga visual, lo que permite sesiones de trabajo más largas y cómodas.

Mayor versatilidad: Con un rango de aumento ampliado, opciones de iluminación mejoradas y flexibilidad modular, incluyendo el visor de 360°, el Lynx EVO se adapta perfectamente a sus necesidades.

Mayor productividad: Inspecciones más rápidas y precisas se traducen en mayor rendimiento y un mejor control de calidad.

TÉCNICOS

Zoom Ratio: 10x

Lentes objetivas Rango de Aumento Distancia de trabajo Máx. Campo de visualización
0.45x 2.7x – 27x 6.93″ (176mm) 2.17″ (55mm)
0.62x 3.7x – 37x 5.04″ (128mm) 1.57″ (40mm)
1.0x 6x – 60x 2.95″ (75mm) 0.98″ (25mm)
1.5x 9x – 90x 1.65″ (42mm) 0.63″ (16mm)
2.0x 12x – 120x 1.14″ (29mm) 0.47″ (12mm)

Con 1.5x Multiplicador Relación de zoom: 15x

Lentes objetivas Rango de Aumento Distancia de trabajo Máx. Campo de visualización
0.45x 2.7x – 40x 6.93″ (176mm) 2.17″ (55mm)
0.62x 3.7x – 55x 5.04″ (128mm) 1.57″ (40mm)
1.0x 6x – 90x 2.95″ (75mm) 0.98″ (25mm)
1.5x 9x – 135x 1.65″ (42mm) 0.63″ (16mm)
2.0x 12x – 180x 1.14″ (29mm) 0.47″ (12mm)

Con 1.5 Multiplicador Relación de zoom: 20x

Lentes objetivas Rango de Aumento Distancia de trabajo Máx. Campo de visualización
0.45x 2.7x – 54x 6.93″ (176mm) 2.17″ (55mm)
0.62x 3.7x – 74x 5.04″ (128mm) 1.57″ (40mm)
1.0x 6x – 120x 2.95″ (75mm) 0.98″ (25mm)
1.5x 9x – 180x 1.65″ (42mm) 0.63″ (16mm)
2.0x 12x – 240x 1.14″ (29mm) 0.47″ (12mm)

Con Visualización rotativa en 360°.

Viewer Setting Viewer Setting Direct View
Magnification range 4.2x – 42x 6.8x – 68x
with
1.5 Multiplier		 4.2x – 63x 6.8x – 102x
with
2.0 Multiplier		 4.2x – 84x 6.8x – 136x
Working Distance 1.40″ (35.5mm) 2.22″ (56.5mm)
Max Field of View 0.40″ (10.2mm) 0.47″ (12mm)
Viewing Angle 34° N/A

Configuración de aumento FIJO

Lentes objetivas Aumento Distancia de trabajo Máx. Campo de visualización
0.45x 8.5x 175 mm 17.5 mm
0.5x 10x 159 mm 15.3 mm
0.62x 12x 125 mm 12.9 mm
1.0x 20x 75 mm 7.65 mm
1.5x 30x 42 mm 5.1 mm
2.0x 40x 29 mm 3.82 mm

Configuración de aumento FIJO (con multiplicador 1.5x)

Lentes objetivas Aumento Distancia de trabajo Máx. Campo de visualización
0.45x 8.5x 175 mm 11.65 mm
0.5x 10x 159 mm 10.2 mm
0.62x 12x 125 mm 8.6 mm
1.0x 20x 75 mm 5.1 mm
1.5x 30x 42 mm 3.4 mm
2.0x 40x 29 mm 2.55 mm

Configuración de aumento FIJO (con multiplicador 2x)

Lentes objetivas Aumento Distancia de trabajo Máx. Campo de visualización
0.45x 8.5x 175 mm 8.9 mm
0.5x 10x 159 mm 7.65 mm
0.62x 12x 125 mm 6.4 mm
1.0x 20x 75 mm  3.82 mm
1.5x 30x 42 mm 2.6 mm
2.0x 40x 29 mm 1.91 mm

Iluminación
Incorporada: Anillo de luz LED de 8 puntos con control de intensidad. Difusor para ajuste de contraste.
Subplatina (opción) LED de 5 puntos

Opciones de soporte
Ergo Lynx EVO zoom stereo microscope on Ergo stand with sub-stage illuminationSoporte ergonómico Huella pequeña, alta estabilidad para uso con gran aumento. Iluminación de la subplaca opcional. Se puede instalar un escenario flotante.
Multi-axis Lynx EVO stereo microscope on Multi-axis standSoporte para varios ejes: Preciso y robusto. Ideal para aplicaciones industriales donde se requiere el máximo espacio de trabajo. Contrapeso para ajuste rápido, sin esfuerzo. Disponible con montaje directo a la superficie de trabajo o la base de la plataforma (también está disponible la opción de base de sub-escenario).
Soporte de pluma Lynx EVO fixed magnification stereo microscope on single arm boom stand with clamp.Compatible únicamente con la configuración de aumento fijo. Utilícelo con abrazadera o perno de escritorio.

Smart CAM 50
Tipo de sensor CMOS
Resolución (H x W) 2592 x 1944 pixels
Tamaño del sensor 1/2.5″
Formatos de archivo BMP, JPG, PNG, AVI
Software suministrado ViCapture

Opciones de software
ViCapture Captura de imagen y video
DimensionOne Captura de imágenes, anotaciones, medición en pantalla.
DimensionTwo Captura de imágenes, anotación, medición en pantalla, control de cámara.
ViPlus Captura de imágenes, análisis, mejora, anotación, medición en pantalla, control de cámara, informe
VifoxEVO Captura de imágenes, anotaciones, medición en pantalla, control de cámara, informes.

  • Potencia estándar 100 V-240 V, 50/60 Hz, disponible en todas las configuraciones de enchufes del mundo.

  • Platina flotante: Para usar con Ergo Stand
  • Retícula
  • Escalas de medida
  • Filtros
  • Cuña fija: para inclinar la cabeza hacia arriba (25 °) o hacia abajo (25 °)
  • Visualización rotativa en 360°.
