Sistemas de medición en 3 ejes completamente automatizados

Los sistemas de medición en 3 ejes completamente automatizados LVC400 y LVC200 de Vision Engineering, son extraordinariamente capaces y sorprendentemente fáciles de usar, tienen la potencia y versatilidad para satisfacer las necesidades incluso de los entornos de fabricación más exigentes. Con un rango de medición de hasta 400 mm x 300 mm x 200 mm, son ideales para medir componentes grandes o, con la misma facilidad, lotes de componentes pequeños.

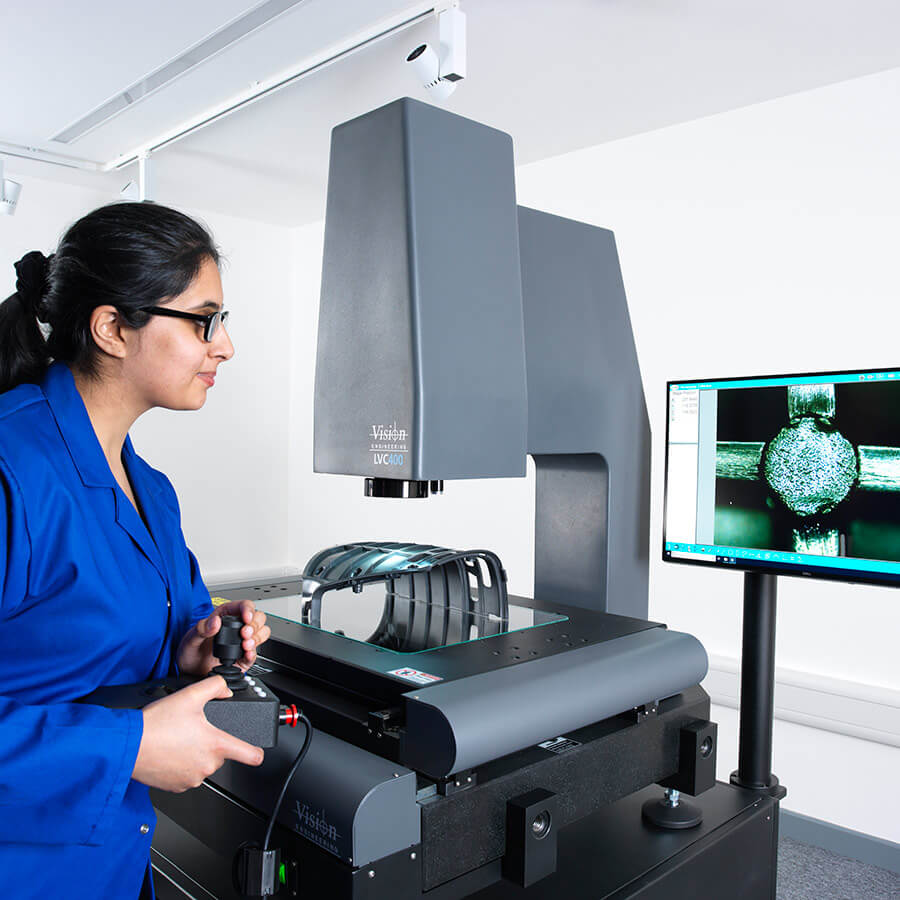

02-LVC400-cnc-video-measurement-AB-V19-431-900x900

Mediciones rentables y rápidas

La platina de medición motorizada y la lente de zoom motorizada trabajan en conjunto para automatizar el movimiento del sistema, lo cual reduce el tiempo necesario para la medición y la incomodidad del operador. No solo eso, sino que la lente de zoom motorizada y de múltiples posiciones permite que los cambios en el aumento sean parte del programa de medición, con lo cual se elimina la necesidad de cambios manuales que requieren tiempo.

Variedad de aplicaciones

Gracias a su amplia gama de funcionalidades e increíble valor, la serie LVC es la solución de medición ideal para una amplia variedad de aplicaciones, incluso la ingeniería de precisión, fundición, moldeado en plástico, electrónica y fabricación de dispositivos médicos.

MIDDLE-LVC400-CNC-metrology-system-with-touch-probe-cutout-660x550

Hasta 400 mm x 300 mm

rango de medicion

Sonda táctil

compatible

CNC completo

control en 3 ejes

Medición con contacto para piezas complejas

Las sondas táctiles opcionales hacen que sea fácil medir características complejas y formas en 3D. Asimismo, se proporciona un cómodo bastidor para almacenar y cambiar automáticamente varios módulos de sondas.

Componentes grandes y múltiples componentes pequeños.

La platina grande de 400 mm x 300 mm hace que el LVC400 sea ideal para medir componentes grandes, y también puede usarse para acelerar la medición de varios componentes más pequeños mediante el uso de la función de paletizado.  Simplemente coloque los componentes pequeños sobre la platina y ahorre tiempo al medir la totalidad del lote a la vez.

Software de metrología intuitivo

La gama de LVC viene con nuestro software M-Series, que es altamente intuitivo y fácil de usar, para brindar una funcionalidad avanzada y extensas funciones de generación de informes. Algunos de los puntos destacados son las mediciones de características y las construcciones con tolerancia geométrica, iluminación programable, importación/exportación a DXF y superposiciones digitales, detección avanzada de bordes, SPC simple y transferencia de datos directa a Excel. Todo esto, además de los programas de unión y palé, una herramienta de búsqueda de múltiples funciones, una opción de medición de roscas y resultados de fórmula con una función de cálculo, hace que el LVC sea ideal para una amplia variedad de aplicaciones.

TÉCNICOS

LVC400 LVC400+ LVC200 LVC200+
16″ x 12″ x 8″ ( 400mm x 300mm x 200mm) 8″ x 6″ x 8″ (200mm x 150mm x 200mm)
LVC400 LVC400+ LVC200 LVC200+
Zoom motorizado de 6,5:1 Zoom motorizado de 12:1 Zoom motorizado de 6,5:1 Zoom motorizado de 12:1
LVC400 LVC400+ LVC200 LVC200+
CMOS a color de 5 MP CMOS a color de 6.4 MP CMOS a color de 5 MP CMOS a color de 6.4 MP
LVC400 LVC400+ LVC200 LVC200+
55lbs (25kg) 55lbs (25kg)
LVC400 LVC400+ LVC200 LVC200+
31″ x 36″ x 43″ (789mm x 915mm x 1087mm) 21″ x 28″ x 43″ (536mm x 705mm x 1096mm)
LVC400 LVC400+ LVC200 LVC200+
Granito Aluminio fundido
LVC400 LVC400+ LVC200 LVC200+
LVC400 LVC400+ LVC200 LVC200+
2.8 + (8.L/1000) μm * 2.8 + (8.L/1000) μm *
* L = longitud en mm, con condiciones controladas. Se puede lograr una mayor precisión con longitudes de medición más cortas y si se calibra el sistema in situ.
LVC400 LVC400+ LVC200 LVC200+
3 + (10L/1000) μm * 3 + (10L/1000) μm *
* con sonda de contacto opcional
LVC400 LVC400+ LVC200 LVC200+
0.1 μm 0.1 μm
LVC400 LVC400+ LVC200 LVC200+
55x – 370x * 30x – 700x * 55x – 370x * 30x – 700x *
* en monitor de 25 ”
LVC400 LVC400+ LVC200 LVC200+
85 mm 81mm 85 mm 81mm
Campo de visión LVC400 LVC400+ LVC200 LVC200+
Aumento mín. (X x Y) 6.3mm x 4.7mm 11.8mm x 8mm 6.3mm x 4.7mm 11.8mm x 8mm
Aumento máx. (X x Y) 1.4mm x 1.09mm 2.56mm x 1.7mm 1.4mm x 1.09mm 2.56mm x 1.7mm
Iluminación LVC400 LVC400+ LVC200 LVC200+
Anillo de luz LED programable con 4 sectores
Luz LED de subplatina colimada
Luz de fondo plata de alto paralelismo
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider

LVC series

Sistemas de medición en 3 ejes completamente automatizados

Solicite una Demostración
Solicitud de Precios

Preguntas más frecuentes

A continuación, puede encontrar algunas de las preguntas más comunes.

¿Cuál es el aumento máximo de la gama LVC?2021-02-02T14:23:00+00:00

Esto depende del tamaño del monitor. El aumento estándar máximo en las máquinas LVC con un monitor de 25″ es de 370X, mientras que los modelos LVC+ podrían llegar hasta 700X”.

¿Cuán fácil es programar la máquina para que realice mediciones específicas en el área de producción? ¿Se necesita un especialista en metrología?2020-09-01T04:58:24+00:00

Nuestro software de medición M-series es lo más intuitivo posible, pero a la vez mantiene funciones avanzadas. Una vez que se realiza la primera medición, el operador puede guardar los pasos de la medición, los cuales se convierten en el “programa” para medir la misma pieza nuevamente en el futuro. No se necesita programación especial. Simplemente mida la pieza una vez y guarde.

¿Puedo exportar los resultados de la medición a MS Excel?2020-09-01T05:17:23+00:00

Sí, todos los datos de la medición se pueden exportar a un archivo abierto de Excel al instante, o bien se pueden guardar en una ubicación específica para verlos después.

¿Puedo usar video y sonda táctil para medir diferentes características de la misma pieza?2020-09-01T05:19:24+00:00

Sí, puede combinar las mediciones en video (sin contacto) y con sonda táctil (con contacto) en la misma rutina de medición. Con el bastidor opcional para sondas, el LVC tomará automáticamente la sonda correcta cuando se necesite realizar una medición de contacto y la volverá a colocar en su lugar cuando termine.

Para mas preguntas frecuentes visite nuestra pagina de soporte tecnico.
