Las placas de circuito impreso (PCB) son fundamentales para la electrónica actual, y su medición es esencial para garantizar la calidad, la fiabilidad y el cumplimiento normativo. La inspección precisa de las dimensiones, la colocación de los orificios y el trazado de las pistas desempeña un papel fundamental para cumplir con los estándares de los productos en dispositivos de consumo, telecomunicaciones, aeroespaciales y médicos.

Las mediciones precisas garantizan:

  • Fiabilidad del producto: Una PCB bien diseñada y fabricada con precisión reduce el riesgo de fallos y averías, lo que ayuda a prevenir defectos y prolonga la vida útil de los productos electrónicos.
  • Cumplimiento de las normas del sector: Normas como IPC-6012 e ISO 9001 establecen requisitos específicos de dimensiones y calidad. Una medición precisa garantiza el cumplimiento de estas normas.
  • Menos defectos y menos desperdicio: La detección y corrección de errores en las primeras etapas del proceso de producción evita costosas repeticiones y desperdicio de material.
  • Mayor eficiencia de producción: La medición e inspección continuas de PCB ayudan a optimizar los procesos y a reducir los defectos.

Los fabricantes confían en diversas tecnologías de inspección y control de calidad para lograr mediciones precisas, como la inspección óptica automatizada (AOI), la inspección por rayos X (AXI), las pruebas en circuito (ICT), las máquinas de medición por coordenadas (CMM) y los sistemas de medición óptica de alta precisión.

Sistemas avanzados de medición óptica para la inspección de PCB

Los sistemas de medición óptica ofrecen una alternativa sin contacto y de alta precisión para inspeccionar las dimensiones de PCB. Estos sistemas utilizan cámaras de alta resolución y tecnología óptica innovadora para ayudar a los usuarios a detectar microdefectos y variaciones dimensionales sin esfuerzo físico, gracias a su diseño ergonómico.

Estos sistemas son ideales para PCB miniaturizadas y diseños complejos. Ofrecen mediciones rápidas y precisas en tres ejes. Las interfaces intuitivas y el análisis en tiempo real reducen el error humano y optimizan los flujos de trabajo de inspección. Las mediciones se mantienen consistentes y repetibles entre diferentes operadores, gracias a un software fácil de usar. Los sistemas de medición certificados también pueden generar informes de inspección que ayudan a evaluar no
conformidades o irregularidades.

Dónde ayuda la medición óptica en la producción y las pruebas de PCB

Las tecnologías de medición óptica son clave para garantizar la fabricación de PCB de alta precisión durante todo el proceso de producción e inspección:

  • Inspección de pistas conductoras: Los sistemas ópticos verifican la continuidad y la calidad de las pistas conductoras, identificando roturas, defectos o variaciones dimensionales que podrían afectar el rendimiento y la fiabilidad del circuito impreso (PCB).
  • Inspección de serigrafía y perforación: Las mediciones ópticas ayudan a los operadores a verificar la ubicación precisa de los orificios para la conectividad eléctrica e inspeccionar la claridad de la serigrafía para un etiquetado correcto durante el montaje y el mantenimiento.
  • Inspección de la colocación de soldaduras y componentes: La medición óptica de 3 ejes permite a los operadores verificar la altura de la unión de soldadura y la alineación de los componentes, lo que reduce los defectos de montaje y mejora la fiabilidad del producto.
  • Control del espesor del recubrimiento: Los sistemas ópticos miden el espesor y la uniformidad de los recubrimientos protectores aplicados a las PCB. Estos recubrimientos son esenciales para proteger la PCB de los factores ambientales y mejorar el aislamiento eléctrico.

4 razones por las que la medición óptica es mejor para la inspección de PCB

Cambiar de métodos tradicionales a sistemas de medición ópticos ofrece cuatro ventajas clave:

  1. Mayor precisión y repetibilidad: Los sistemas ópticos proporcionan alta resolución, lo que reduce el margen de error en comparación con los medidores mecánicos o los microscopios convencionales.
  2. Inspección más rápida: La automatización y la capacidad de analizar rápidamente una amplia gama de parámetros reducen el tiempo de inspección y aumentan el rendimiento.
  3. Inspección sin contacto: Las placas frágiles y los componentes sensibles están protegidos contra daños gracias a la inspección no invasiva.
  4. Análisis y trazabilidad avanzados: Los datos de medición se pueden guardar, analizar y comparar a lo largo del tiempo, lo que permite una documentación de calidad detallada y fiable.

Estrategias para mejorar el control de calidad y la inspección de PCB

Además de herramientas avanzadas, un sistema de control de calidad eficaz también requiere procesos bien definidos:

  • Adopción de herramientas de medición avanzadas: El uso de equipos de última generación mejora la velocidad y la precisión, reduce el desperdicio y garantiza productos seguros y de alta calidad.
  • Control Estadístico de Procesos (CEP): Esta técnica implica la recopilación y el análisis de datos de producción para detectar variaciones en parámetros críticos y tomar medidas correctivas en tiempo real.
  • Trazabilidad y documentación: Cada PCB debe documentarse con informes de medición, lo que garantiza la trazabilidad y simplifica el análisis de la causa raíz en caso de problemas.
  • Inspección automatizada: La integración de sistemas como AOI y AXI en la línea de producción ofrece un control de calidad más rápido y consistente en comparación con las comprobaciones manuales.
  • Inspección óptica de PCB: Además de la medición, la inspección óptica es crucial para detectar defectos superficiales o de soldadura.
  • Retrabajo con microscopio: El retrabajo de PCB a simple vista carece de la precisión que proporciona el aumento. El uso de microscopios estereoscópicos sin oculares mejora la ergonomía, reduce la fatiga del operador y garantiza una mayor precisión en todas las etapas del proceso de retrabajo, minimizando los errores y mejorando la calidad.
  • Capacitación del operador: Incluso con sistemas ópticos avanzados, su uso experto es esencial. Un software fácil de usar y controles ergonómicos reducen el tiempo de capacitación y permiten obtener resultados de inspección consistentes y precisos.

Conclusión

La medición de PCB es fundamental para el control de calidad y el éxito del producto. Al invertir en sistemas avanzados de medición óptica para la inspección de PCB, como los de Vision Engineering, y en estrategias de control de calidad estructuradas, los fabricantes pueden garantizar el cumplimiento normativo, reducir costes y mejorar la fiabilidad del producto. La precisión de los sistemas de medición y los procesos de inspección de PCB es esencial para cualquier fabricante de productos electrónicos que desee cumplir con las exigencias modernas de calidad y cumplimiento normativo.

¿Por qué elegir Vision Engineering para la medición e inspección de PCB?

Vision Engineering ofrece sistemas avanzados de medición óptica para la inspección de PCB, diseñados para ofrecer precisión, eficiencia y comodidad al operador. Nuestros sistemas combinan tecnología ergonómica sin ocular, imágenes de alta resolución y capacidades de medición en 3 ejes. Disponemos de soluciones personalizadas para afrontar los retos de los diseños de PCB miniaturizados y complejos.

  • Diseño ergonómico: Los sistemas sin ocular patentados de Vision Engineering reducen la fatiga del operador, lo que permite un uso prolongado en tareas de inspección sin comprometer la precisión.
  • Imágenes de alta resolución: Detecte microdefectos y variaciones dimensionales con claridad y precisión a niveles microscópicos.
  • Capacidades de medición de 3 ejes para PCB: Capture datos para evaluar las uniones de soldadura, la alineación de componentes y el espesor del recubrimiento.
  • Interfaz intuitiva: El software fácil de usar simplifica la configuración y el funcionamiento, ayudando a los operadores a trabajar de forma eficiente y consistente.
  • Soluciones a medida para la inspección de PCB: Satisfacemos diversas necesidades de fabricación de PCB con sistemas adaptados a diseños de alta densidad, componentes miniaturizados y entornos de producción exigentes.

Sistemas de medición óptica que nuestros clientes utilizan para una inspección
fiable de PCB

Para la medición:

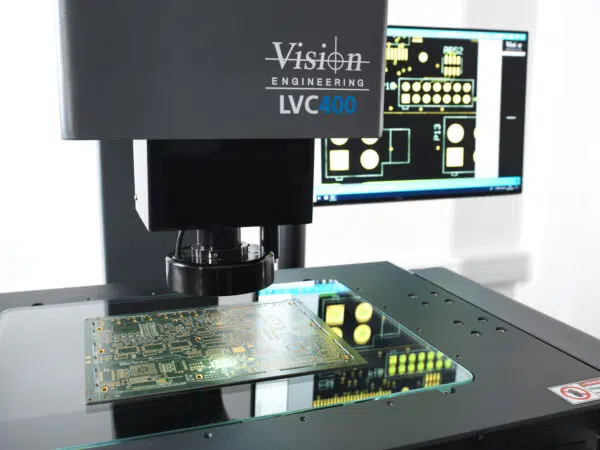

  • Serie LVC: Sistema automatizado de medición por vídeo de 2/3 ejes para PCB de tamaño mediano a grande. Combina la medición óptica sin contacto con alta precisión, ideal para la inspección de lotes y la verificación dimensional.
  • Serie TVM: Sistema de medición de campo de visión para PCB de tamaño pequeño a mediano. Ofrece una medición precisa y sin contacto de múltiples características en una sola vista.
  • Swift PRO y Edge: Sistemas de medición óptica y por vídeo para la medición precisa en 2 ejes de dimensiones críticas de PCB.

Para inspección y retrabajo:

  • Lynx EVO: Microscopio estereoscópico sin ocular para inspección y retrabajo de juntas de soldadura. Ofrece una excelente percepción de profundidad y mejora la comodidad del operador.
  • Mantis PIXO: Visor estereoscópico ergonómico con aumento y salida de cámara, ideal para la inspección visual de PCB, el retrabajo y la documentación.

Basado en un artículo de Francesca Scarpetta, directora de Marketing y Comunicaciones de Vision Engineering Ltd Italia, donde dirige las actividades de marketing, eventos y comunicaciones en sectores industriales clave. Con más de 15 años en la empresa, aporta una amplia experiencia en la promoción de tecnologías avanzadas de inspección óptica y digital.
