La inspección de placas de circuito impreso (PCB) en aplicaciones críticas para la seguridad desempeña un papel fundamental en los sectores aeroespacial y de defensa, así como en otras aplicaciones que requieren una alta fiabilidad. Las placas de circuito impreso que se utilizan en estos entornos suelen ser complejas, de doble cara y fabricadas con tolerancias muy estrictas. La inspección debe detectar los defectos que podrían provocar fallos, al tiempo que permite que las modificaciones necesarias se lleven a cabo con precisión y seguridad.
Este estudio de caso analiza cómo un fabricante de electrónica aeroespacial mejoró el control de calidad y el rendimiento en materia de retrabajo mediante la reevaluación de la distancia de trabajo, el campo de visión, la ergonomía, la documentación y la configuración del puesto de trabajo dentro de su proceso de inspección existente.
Contexto de inspección desde el entorno del cliente
El cliente fabrica conjuntos de placas de circuito impreso (PCB) de seguridad crítica para programas aeroespaciales y de defensa. Las placas son de alta calidad y de doble cara, por lo que pueden resultar difíciles de manipular durante la inspección y la reparación.
Las placas de circuito impreso se montan en soportes a medida y se giran o inclinan periódicamente para acceder a las uniones soldadas, los conectores y los componentes situados en lugares de difícil acceso. La inspección y la corrección se llevan a cabo manualmente por parte de operarios experimentados, que a menudo trabajan durante largos periodos de tiempo con aumentos de hasta 25x.
El cliente había sufrido daños y contaminación repetidos durante el reacondicionamiento de placas de circuito impreso debido a la distancia de trabajo insuficiente de sus microscopios estereoscópicos actuales. Aunque la inspección automatizada y las pruebas eléctricas se utilizan en otras fases del proceso de fabricación, este estudio de caso se centra en la fase de inspección visual manual y de corrección, en la que el criterio, la percepción de la profundidad y el control por parte del operario son fundamentales.
El papel de la inspección visual manual en los circuitos impresos críticos para la seguridad
La inspección óptica automatizada, la inspección automatizada por rayos X y las pruebas en circuito desempeñan un papel importante en la detección de defectos evidentes y en la mejora de la cobertura de las pruebas en la fabricación de placas de circuito impreso. Sin embargo, no sustituyen a la inspección visual manual en aplicaciones críticas para la seguridad.
Para este cliente, la inspección manual era imprescindible para:
- evaluar las uniones soldadas en su contexto
- evaluar la posición y la alineación de los componentes
- investigar las áreas señaladas en fases anteriores de la inspección
- apoyar el análisis de fallos y las modificaciones controladas
Dado que las placas se voltean o se inclinan con frecuencia en los soportes, los inspectores deben mantener una visibilidad clara y un buen control mientras trabajan en distintos ángulos. Por lo tanto, el equipo debe garantizar una visualización estable, una distancia de trabajo suficiente y una calidad de imagen uniforme tanto durante la inspección como durante el retrabajo.
¿Por qué era importante la distancia de trabajo en este caso?
La distancia de trabajo era el principal problema de la configuración de inspección que tenía el cliente.
Los microscopios estereoscópicos estándar colocaban los componentes ópticos cerca de la placa de circuito impreso, lo que planteaba varios problemas prácticos:
- acceso restringido para soldadores, pinzas, sondas y herramientas de aire caliente
- contacto frecuente entre las herramientas y los objetivos
- mayor riesgo de que los humos del fundente y las salpicaduras contaminen los componentes ópticos
- Menor confianza al inspeccionar o reparar juntas ocultas
Los objetivos dañados provocaron tiempos de inactividad y costes innecesarios. Y lo que es más importante, los operarios se vieron obligados a adaptar su técnica al equipo, en lugar de que el equipo facilitara la tarea.
Se determinó que aumentar la distancia de trabajo era la máxima prioridad.
Campo de visión y orientación en placas complejas
Esta aplicación también puso de relieve la importancia del campo de visión.
Los inspectores necesitaban ver suficiente contexto circundante para no perder la orientación cuando las placas se volteaban o se inclinaban en los soportes. Debido al campo de visión limitado, era necesario cambiar de posición a las placas con frecuencia para poder ver los elementos adyacentes.
Un campo de visión útil más amplio redujo la necesidad de cambiar constantemente de posición, lo que ayudó a los operarios a mantener el ritmo y la concentración durante las inspecciones detalladas y las tareas de rectificación. A mayores aumentos, era importante mantener un contexto claro para evitar ralentizar la inspección o aumentar el riesgo de pasar por alto defectos.
Ergonomía durante las inspecciones prolongadas y las tareas de rectificación
En ese entorno, era habitual que se prolongaran las sesiones de inspección y de corrección.
Dado que las placas se inclinaban o se cambiaban de posición con frecuencia en los soportes, resultaba complicado mantener una posición de visualización
estable y cómoda. Los sistemas tradicionales basados en oculares obligaban a los operadores a situarse muy cerca de los componentes ópticos, lo que podía afectar a su postura durante sesiones prolongadas.
En el caso de este cliente, la visualización totalmente digital en pantalla permitió a los operadores trabajar con diferentes ángulos de la placa sin tener que adoptar posiciones fijas, lo que redujo la tensión durante las tareas más prolongadas.
Requisitos de documentación y trazabilidad
La documentación y la trazabilidad son fundamentales en la fabricación de productos aeroespaciales y de defensa.
El sistema de control de calidad existente no ofrecía una forma sencilla de capturar imágenes. Los registros de inspección se basaban en notas escritas y en valoraciones subjetivas, lo que dificultaba la aplicación coherente de los criterios de inspección entre los distintos operadores y turnos.
El cliente requería una captura de imágenes sencilla para facilitar la elaboración de reportes, la aprobación y la trazabilidad de los contratos. Dado que las placas se inclinaban o giraban con frecuencia durante la inspección y la revisión, también era importante mantener una imagen estable y uniforme para la documentación.
Una plataforma de inspección totalmente digital ofrecía una clara ventaja, ya que permitía capturar imágenes fiables sin interrumpir el flujo de trabajo ni tener que cambiar la posición del equipo.
Flexibilidad en cuanto a puestos de trabajo y estaciones de trabajo en la inspección de placas de circuito impreso (PCB) en entornos donde la seguridad es fundamental
La distribución de los puestos de trabajo fue otra cuestión práctica a tener en cuenta. La inspección y el retrabajo se llevaron a cabo en bancos compartidos con fijaciones, herramientas y equipos de prueba.
El sistema de inspección debía integrarse en la configuración existente sin alterar los flujos de trabajo ya establecidos. Las opciones de soportes ajustables permitieron que el sistema se adaptara a diferentes posiciones de las placas y alturas de los soportes, al tiempo que se mantenía una visión estable durante los trabajos de reparación en ángulo.
Esto permitió el uso compartido entre operadores y turnos, lo que contribuyó a mantener la coherencia en todo el proceso.
Apoyo al proceso de inspección con EVO Cam II

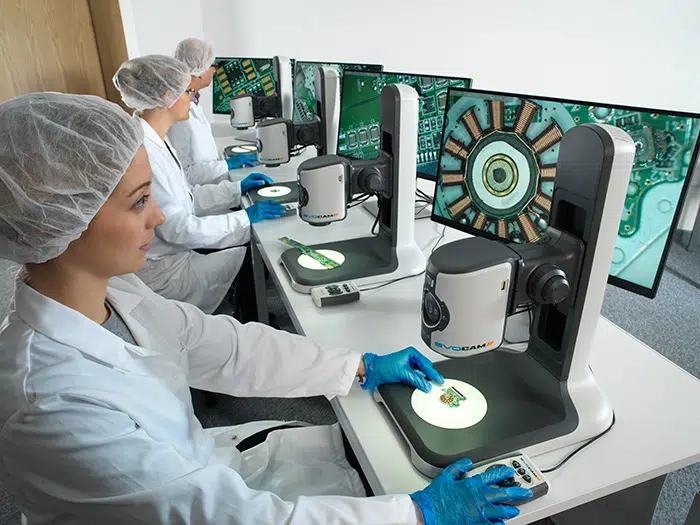

Para satisfacer estos requisitos, el cliente optó por la EVO Cam II, equipada con objetivos de larga distancia de trabajo.
EVO Cam II proporcionó la distancia de trabajo ampliada necesaria para acceder con seguridad a las herramientas durante la reparación de placas de circuito impreso, lo que redujo el riesgo de daños en el objetivo y de contaminación por fundente. Los operarios pudieron trabajar con seguridad bajo el sistema óptico, incluso cuando las placas se inclinaban o se cambiaban de posición dentro de los soportes.
Las imágenes digitales de alta resolución permitieron realizar una inspección detallada de las uniones soldadas y los componentes con aumentos de hasta 25x. La visualización totalmente digital mediante pantalla mejoró la comodidad del operador y permitió una inspección y un retrabajo estables en diferentes ángulos de la placa. La cámara integrada permitía capturar imágenes de forma sencilla para fines de trazabilidad, elaboración de reportes y documentación de contratos de defensa, sin interrumpir el flujo de trabajo.
Las configuraciones ajustables del soporte permitieron integrar el sistema en puestos de trabajo compartidos, al tiempo que se mantenía una posición estable y una configuración uniforme entre los operarios y los turnos.
Resultados observados en el caso de estudio
Como resultado de estos cambios, el cliente informó lo siguiente:
- Mayor espacio libre para la herramienta durante la reparación de placas de circuito impreso gracias a una mayor distancia de trabajo
- Reducción de daños objetivos y contaminación
- Mayor seguridad al trabajar con tableros colocados en distintos ángulos
- Mayor comodidad para el operador gracias a la visualización en pantalla
- Captura de imágenes digitales nítidas para facilitar la trazabilidad y la aprobación
En general, las tareas de inspección y corrección se hicieron más controladas, repetibles y se adaptaron mejor a las exigencias de los componentes electrónicos críticos para la seguridad.
Por qué es importante este caso de estudio
Este caso práctico de un cliente demuestra que, en la inspección y la reparación de placas de circuito impreso (PCB) en las que la seguridad es fundamental, los equipos deben adaptarse a la forma de trabajar de los ingenieros y los inspectores.
La distancia de trabajo prolongada, el campo de visión útil, la estabilidad de la imagen digital, la ergonomía y la fiabilidad de la documentación influyen directamente en la calidad, la confianza y la uniformidad de la inspección. Tener en cuenta estos aspectos fundamentales puede reducir el riesgo, proteger los equipos y mejorar la repetibilidad sin añadir una complejidad innecesaria.
Preguntas frecuentes
¿En qué consiste la inspección de placas de circuito impreso (PCB) de seguridad crítica?
La inspección de placas de circuito impreso (PCB) de seguridad crítica se centra en detectar defectos que podrían provocar fallos en aplicaciones reguladas, como las del sector aeroespacial, la defensa y los dispositivos médicos, donde la fiabilidad, la trazabilidad y el cumplimiento normativo son esenciales.
¿Por qué sigue siendo necesaria la inspección visual manual en aplicaciones críticas para la seguridad?
La inspección visual manual permite a los operarios cualificados evaluar las uniones soldadas, la alineación de los componentes y los defectos sutiles que la inspección óptica automatizada, la inspección por rayos X o las pruebas eléctricas pueden no detectar por completo. Además, permite realizar retoques controlados en los que se requiere precisión y criterio.
¿Por qué era importante la distancia de trabajo en este caso práctico?
La mayor distancia de trabajo proporcionó espacio libre para las herramientas de soldadura y sondeo, redujo el riesgo de dañar la óptica y permitió una inspección y un retrabajo seguros en ángulos difíciles creados por los soportes fijos de la placa.
¿Por qué es importante la flexibilidad de los puestos de trabajo y las estaciones de trabajo para la inspección de placas de circuito impreso?
Las opciones de soportes flexibles permiten adaptarse a accesorios personalizados, a la rotación de las placas y al espacio limitado en el banco de trabajo. Los
soportes ajustables también facilitan el uso compartido de los sistemas de inspección entre operarios y turnos, al tiempo que permiten mantener una configuración y una postura de trabajo uniformes.
¿Por qué es importante la captura de imágenes digitales en la inspección de placas de circuito impreso (PCB) en los sectores aeroespacial y de defensa?
La captura de imágenes digitales facilita la documentación, la elaboración de reportes y la trazabilidad de los contratos. Reduce la dependencia exclusiva de las notas escritas y ayuda a mantener unos estándares de inspección uniformes entre los distintos operadores y los requisitos de auditoría.
¿Cuándo sería más apropiado un sistema estéreo?
Puede ser preferible utilizar un sistema de inspección estereoscópica cuando la percepción natural de la profundidad sea el requisito principal, especialmente en
aplicaciones que impliquen ensamblajes tridimensionales complejos o tareas que dependan en gran medida de las señales visuales de profundidad, en lugar de la documentación y la captura de imágenes.
¿En qué casos resulta útil la inspección digital en 3D estéreo?
La inspección digital estéreo en 3D puede resultar útil cuando se requiere percepción de la profundidad junto con la colaboración digital; por ejemplo, cuando varios usuarios necesitan ver y evaluar simultáneamente la misma imagen de inspección con fines de revisión por pares, formación o asistencia remota.
