Swift PRO EDGE

Sencillo, Preciso y Compacto

  • Zoom óptico para una detección óptima de bordes
  • Tamaño compacto para una fácil integración en el área de trabajo
  • Software fácil de usar para todos los niveles de habilidad
  • Sistema asequible a partir de $18,000 dólares

Explora los beneficios de Swift PRO EDGE

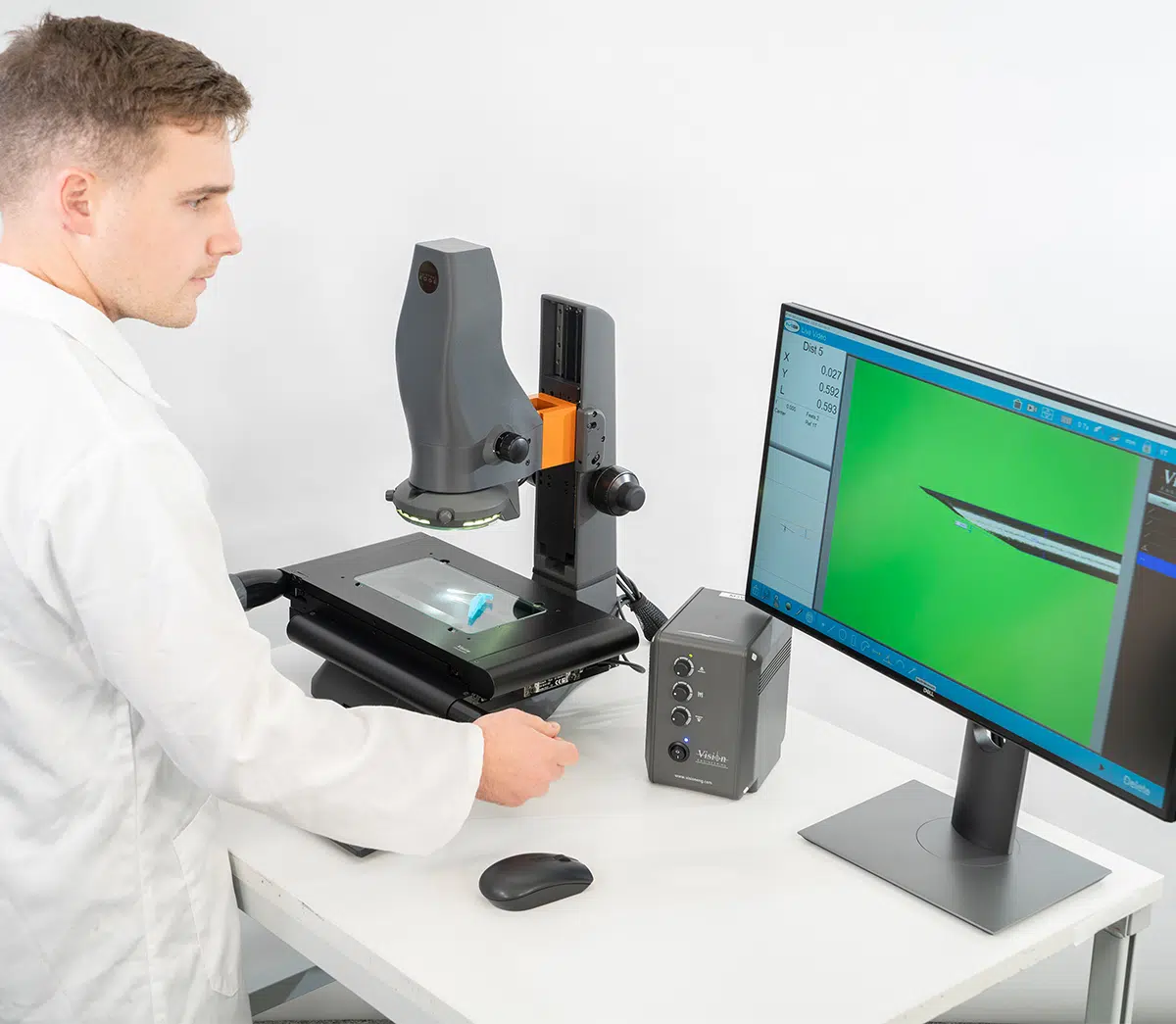

Fácil de usar

Mide funciones completas con un clic rápido y sencillo. La detección precisa de bordes del sistema garantiza mediciones precisas en todo momento, independientemente del nivel de habilidad del operador. Los resultados se exportan fácilmente como un archivo CSV y otros formatos de datos populares.

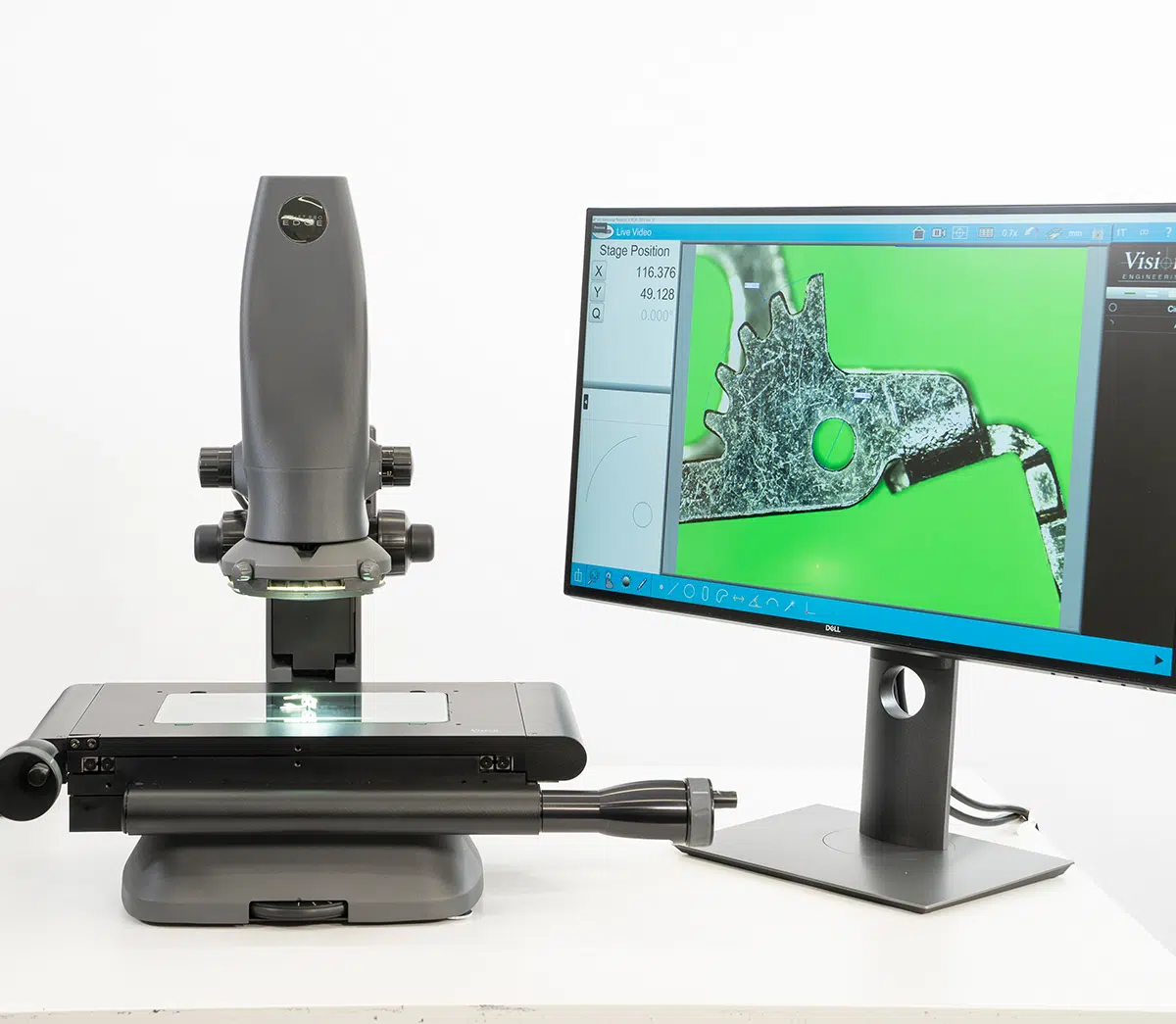

Piezas pequeñas y medianas

El Swift PRO EDGE se utiliza en diversas aplicaciones industriales y es la mejora perfecta de un comparador óptico o de un sistema de medición por vídeo existente. Su diseño compacto lo hace adecuado para la mesa de trabajo.

Amplitud en características

El zoom de 6.5x permite realizar mediciones rápidas y precisas de distintos tamaños y características de piezas sin tener que cambiar la lente para realizar distintas tareas de medición. El aumento varía de 80x a 533x en un monitor de 22″.

Ficha Técnica

Capacidad de medición (X, Y)
8″ x 4″ x 3.9″ (200mm x 100mm x 98mm)
Capacidad de medición (Z)
3.7″ (95mm)
Resolución del Codificador
1 μm en X e Y, 0.5 μm en Z
Carga Máxima
22.04 lbs (10 kg)
Lente de zoom
Zoom óptico indexado de 6.5x
Pasos de zoom
0.7x, 1x, 2x, 3x, 4x, 4.5x
Rango de aumento mínimo a máximo (apto para pantalla*)
18x -225x (*en monitor de 22″)
Rango de aumento mínimo a máximo (vista 1:1)
80x -533x (en monitor de 22″)
Campo de visión mínimo y máximo (ajustable a la pantalla)
1.4mm x 1.0 mm – 8.0 mm x 6.0 mm
Cámara
CMOS color de 5 MP
Dimensiones (An. x Pr. x Al.)
24.40” x 20.27” x 18.90” (620 mm x 515 mm (máx.) x 480 mm)
Peso (sin embalaje)
20 kg (44.09 lb)
Incertidumbre de Medición * (X-Y)
5 + (6.5L/1000) µm **

* La incertidumbre de medición se determina de acuerdo con la norma ISO-10360 Parte 7
** L = longitud en mm, utilizando condiciones controladas con aumento máximo en el plano de medición estándar

Incertidumbre de Medición * (Z)
10 μm **

* La incertidumbre de medición se determina de acuerdo con la norma ISO-10360 Parte 7
** Utilizando condiciones controladas con aumento máximo

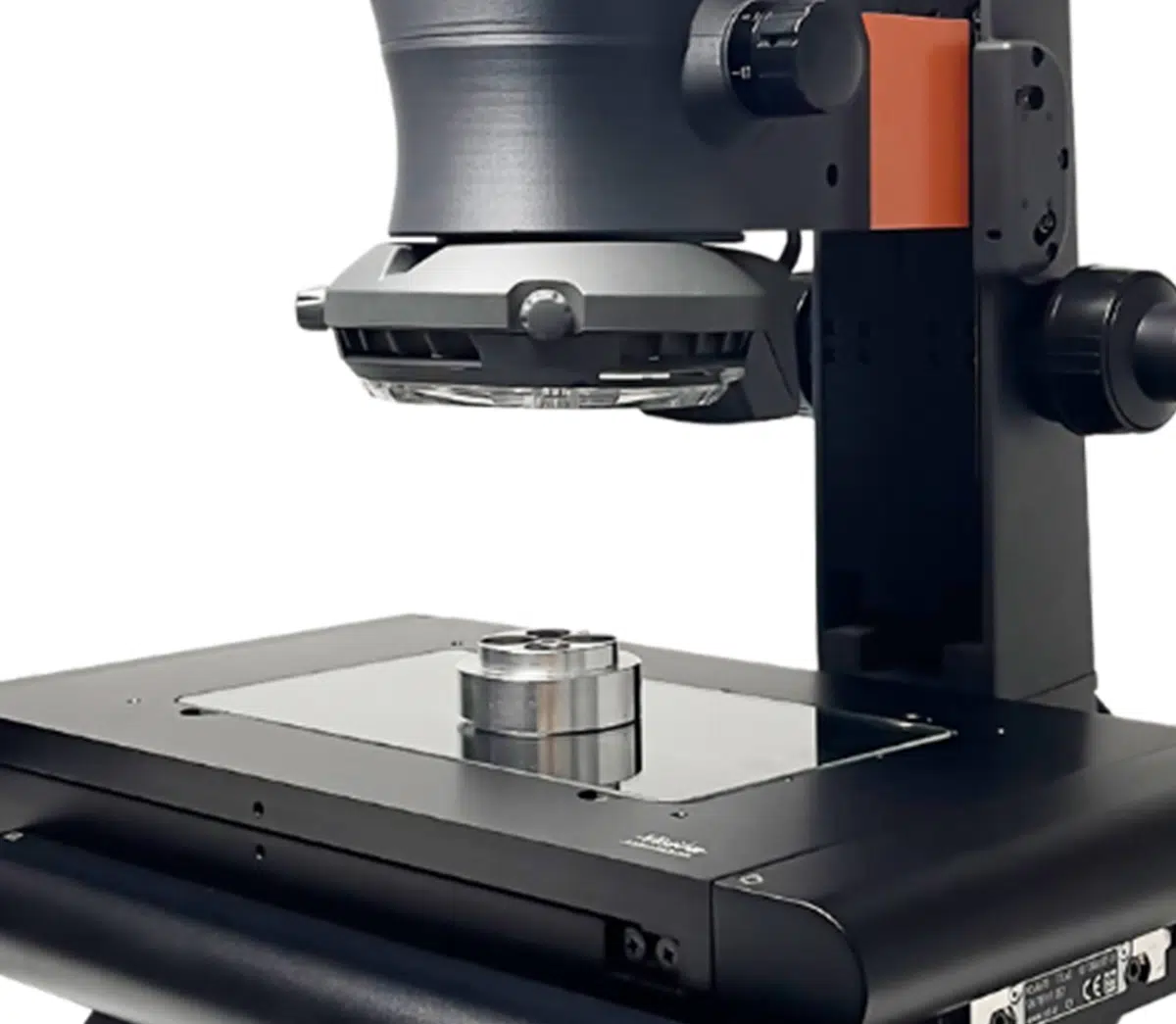

Superficie Iluminación (reflejada)
Anillo de luz LED blanco brillante con 4 sectores y difusor
Iluminación de subplatina (transmitida)
Luz de fondo LED, con filtro verde y ajuste de iris
Control de Iluminación
Control manual y por software
Software de Medición
Software de la Serie M y PC
